１２００ＭＨｚ帯用KIFOアンテナの製作

１２００ＭＨｚ用K1FO八木アンテナの製作

Ham Journal No.９５　の掲載記事をご参照下さい。
(ここからジャンプします。ＣＱ出版許諾済)

製作のきっかけ

　1200MHzのアンテナは、当時多エレメントのループを使っていましたが、このバンドのアンテナもK1FOタイプにしてみようと、W7ELの開発したELNECと云うアンテナ・シュミレーション・ソフトを利用しました。計算結果のままで製作すると、共振周波数が可成り低い事が実験で分かりました。（後にW7ELも高い周波数では共振点が低くシフトすると認めております。）エレメントには5mmφのジュラルミン棒を使いました。430MHzの時と違って、エレメントをブームから浮かせました。角パイプや丸パイプを貫通するタイプも実験しましたが、どうしてもＳＷＲが下がりません。パイプによって形成されるループが１２００ＭＨｚの波長に近すぎる為でしょう。（１２９５ＭＨｚで、λ［mm］＝３０００００÷ｆ１２９５［ＭＨｚ］≒２３１．７mm、１／２λで約１１６mm、１／４λで約６０mmです。かたや、角パイプでは２０mm角で２mm厚だと、８０mmから６４mmのループを形成するので、どう考えても良い結果が出ないのは自明であります。）フローティングの為のスペーサーは12mmφ×50mmのジュラコン棒を使います。ブーム取り付け側にM4のタップを15mm位の深さに切ります。その反対側に端から6mmをセンターに5mmφの貫通穴をあけます。

製作データ

　エレメント径は5mmφ、フローティング・スペーサーはジュラコン製の12mmφを使用。ブームは20mm角か25mm角のアルミ角パイプを使用しました。ジュラコン・スペーサーは綺麗に貫通穴があいていれば、エレメントを通し入れるのに可成りの力がいる筈です。この状態であればエレメントの脱落は無い筈です。（ご心配な方は、若干重くなりますが、ブーム取り付け側の反対側にもタップを切って、プラスチック・ネジでエレメントを固定してしまうとFBです。）当局は33エレで2.5mのブームを使いましたが、44エレまではこの寸法でいけそうです。極端にブーム長を短くすると、エレメントを短く補正しないといけません。

Element No.	Space (from Reflector)	Element Length
REF	0	111
RA	34	104
D1	49	98
D2	75	95
D3	111	93
D4	155	91
D5	208	90
D6	266	89
D7	330	89
D8	398	88
D9	472	87
D10	548	87
D11	627	86
D12	708	85
D13	792	85
D14	877	84
D15	964	84
D16	1052	83
D17	1142	83
D18	1232	83
D19	1323	82
D20	1415	82
D21	1507	82
D22	1600	82
D23	1693	82
D24	1787	82
D25	1881	82
D26	1975	82
D27	2070	82
D28	2165	81
D29	2260	81
D30	2355	81
D31	2450	81
D32	2546	81
D33	2641	81
D34	2737	81
D35	2833	81
D36	2929	81
D37	3025	80
D38	3121	80
D39	3217	80
D40	3313	80
D41	3409	80
D42	3505	80

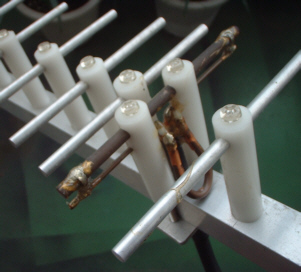

　給電部の様子

あとがき

最近、ＷＥＢでＫ１ＦＯ八木アンテナの製作ページを見ますと、大変に細かい数値まで出している方がいらっしゃいます。コンマ何ミリまで書いてありますが、実際にコンマ何ミリ・オーダーの製作をするのは相当大変です。肉眼を使って物差しで測れるのは、まあ、およそ０．５mmくらいまででしょう。そもそもＫ１ＦＯ（Steve Powlishen）自身は、自分の設計したこのアンテナを「An Optimum Design」と称しているのです。JM1MCF加藤雄大氏は「Ham Journal」誌で「最適化」と訳されておりました。この「最適」というのは、多少の精度の誤差があっても大丈夫という意味もあります。コンピュータ・シュミレーションで、エレメントの長さとスペースにランダムな±１mmとか±２mmとかの誤差を与えて計算しても、ゲインの低下は僅かでしかなかったのです。ラフに作っても宜しいと云う訳ではありませんが、そんなにキチキチしなくてもＫ１ＦＯ八木は大丈夫ですので、安心して作って下さい。４３０ＭＨｚの場合はエレメント長が殆どすべて違いますが、１２００ＭＨｚの場合は同じ長さのエレメントが並びます。同じ長さに加工したつもりでも、多少の長い短いが出ます。その場合は、短いエレメントをフロント側にして下さい。
